■これが、'97年式以降のオルタネーターの配線です。
■「A」がオルタネーター側で、「B」がマグネット側です。 |
 |
 |
■オルタネーターの配線だけを取り出してみました。
■マグネット側の一部が黒いチューブで覆われています。 |
|
 |
■チューブを外すと、さらに白いガラス繊維のチューブが現れます。 |
|
 |
■ガラス繊維のチューブをずらすと、途中から配線が細くなっています。 |
|
 |
■マグネット側はヒュージブルリンクになっていて、過電流が流れた時に焼き切れるようになっています。
■焼き切れた場合に他の部分が損傷しないようにガラス繊維で覆われているようです。 |
|
 |
■これが、'97年式以降用の強化オルタネーター線です。
■5.5スケアの配線を使っているので、大電流でもスムーズに流れます。 |
|
 |
■もしもの時には、50Aのスローブローヒューズが入っているので、安心です。 |
|
 |

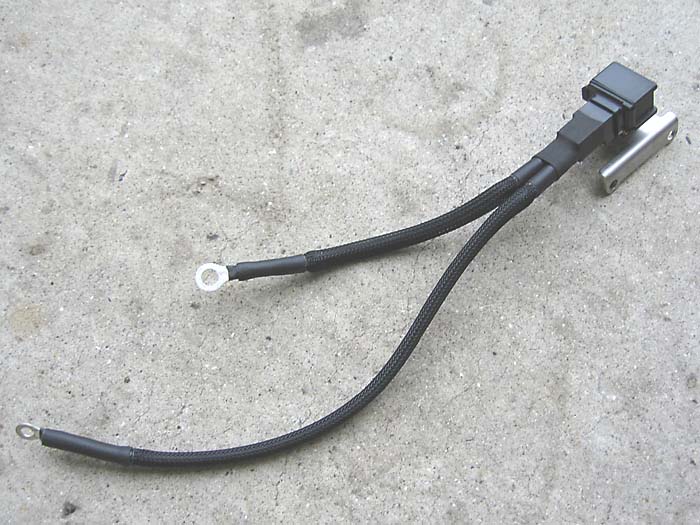

■'96年式以前はオルタネーターの配線が複雑なので、少しゴツくなります。 |
|
 |
■スローブローヒューズも2個装備です。 |
|
 |
■赤色バージョンもプラス3,000円（税別）でラインアップ中です。
※取り付け方法はその2へ |
