3連メーターを取り外す
（画像をクリックすると拡大画像になります）

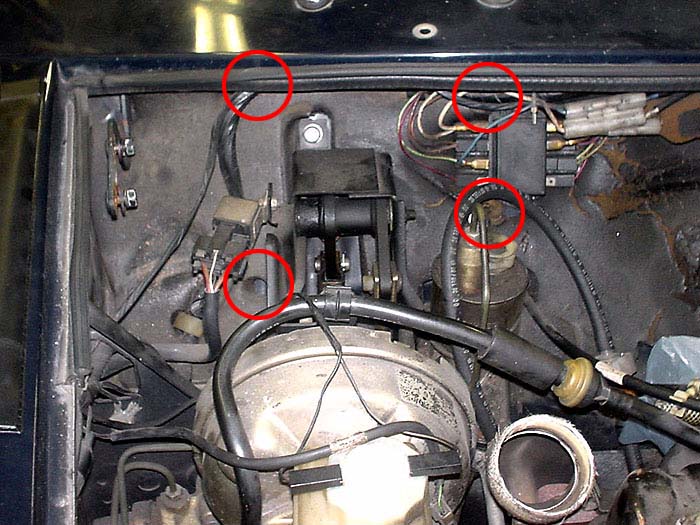

■エンジンルームから4箇所(赤○部)のナットを外します。 ■遮音スポンジ側に穴が開いているので見つかります。 ■メーター横のカバーを引っ張り出します。 ■メーターは上と左右の4箇所(赤←部)でブラケットに固定されているので、少し引っ張り出してネジを外します。 ■メーター裏のスピードメーターケーブル(赤→部)、コネクター等を取り外します。 ■スピードメーターケーブルは周囲の樹脂部を上から押しながら抜きます。 ■白○部はメーターの取り付け穴です。 ■外れました。 ■ブラケットも取り出せます。
